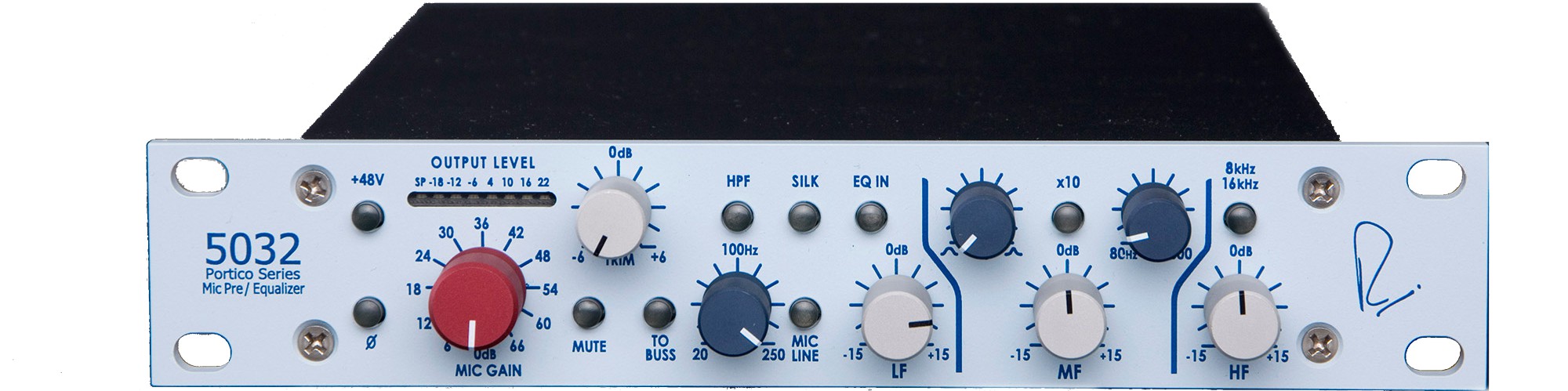

RUPERT NEVE Portico 5032-H Préampli Micro/EQ 3 Bandes



Le module Rupert Neve Designs 5032 est un élément d'un demi rack de profondeur, d'un concept tout à fait nouveau, il est idéal à la fois dans des situations de prise ou bien de mixage grâce à des entrées micro ou ligne sélectionnables. Les deux chemins tirent pleinement avantage de l'équaliseur, de l'inversion de phase, de la fonction « silk » et du « mute », faisant de lui le choix idéal à la fois comme unité autonome ou comme élément central d'une console de mixage.

Comme pour toute la gamme Portico™, la construction est faite d'un acier lourd et robuste ce qui lui confère un blindage magnétique total et une stabilité mécanique exceptionnelle. Le panneau avant est usiné dans une plaque d'aluminium de 1/8 de pouces posée sur un panneau en acier. Des façades avant de rechange sont disponibles, vous offrant le choix de positionner le rack horizontalement ou verticalement. Horizontalement, le Portico™ 5032 peut être placé sur un plan de travail ou un bureau grâce à ses pieds en caoutchouc démontables. Deux 5032 peuvent être assemblés grâce au kit de couplage horizontal (Réf. 5221-RM) et montés dans un rack standard 19''.

Lorsque l'option verticale est choisie, jusqu'à huit 5032 peuvent être montés dans le châssis vertical optionnel (Réf. 5285-RM). Le châssis d'assemblement vertical est conçu pour le montage en rack incluant un système de rangement de câbles. Des façades vides sont disponibles afin de combler les emplacements non utilisés quand moins de huit modules sont montés dans le châssis.

Le module Portico™ 5032 comprend un seul préampli micro, identique à ceux du Portico™ 5012, et un tout nouvel équaliseur 3 bandes. L'étage de sortie est identique à ceux du Portico™ 5012, utilisant des circuits simple-face, avec un transformateur de sortie soigneusement configuré capable de délivrer +25dBu.

L'ÉGALISEUR

Les subtilités de la création des circuits audio en relation avec les performances sonores deviennent plus clairement comprises par les fabricants et les utilisateurs professionnels. Par exemple, il devient évident que les fréquences au-dessus de 20 kHz, la distorsion résiduelle et les artefacts non-harmoniques affectent la façon dont les êtres humains perçoivent le son. Les spécifications et les mesures ne les prennent généralement pas en compte et cela est important aux oreilles des ingénieurs du son et des musiciens. Il n'y a pas de substitution aux heures d'écoute attentive et aux tests intensifs dont le résultat est le son doux et soyeux des schémas « classiques » Rupert Neve.

« Low shelf » et « High shelf »

L'équaliseur Portico™ comprend à la fois un « shelving » pour les basses fréquences et les hautes fréquences ceci résultant en des courbes d'équalisation extrêmes. De telles courbes, lorsqu'elles sont utilisées, permettent aux harmoniques secondaires et même tertiaires de varier en fonction de la fondamentale, permettant au son naturel d'un instrument d'être ajusté. Lorsqu'elles sont utilisées de manière moins agressive, des bandes de fréquences au-dessus ou en dessous de la fréquence « de base » peuvent être ajustées aux niveaux désirés.

Chacune de ces sections d'équalisation possède une courbe d'environ 6dB/Octave avec une accentuation ou une atténuation allant jusqu'à 15 dB et une vraie réponse « plate » au centre de la plage de contrôle. Les fréquences choisies pour ces points « de base » sont le résultat d'une écoute critique et suivent des schémas traditionnels d'équalisation.

« Peak EQ » (bande médium)

Cette section est équipée d'une gamme de fréquence très large, ceci sur deux bandes, avec un contrôle de « Q » (largeur de bande) extrêmement puissant. Le taux d'atténuation ou d'accentuation est de +/-15dB avec une vraie réponse « plate » au centre de la plage de contrôle. L'inclinaison de la pente peut excéder 6dB/Octave ce qui en fait un outil ciselant et puissant. Le contrôle « Q » offre une largeur de bande variable, de la plus étroite à la plus large, allant de valeurs « Q »=0.6 à « Q »=3.0.

La bande de base couvre de 80 Hz à 800 Hz, ce qui est important lorsqu'on travaille sur le corps d'une bande de fréquences, ou bien pour affiner un environnement acoustique un peu trop épais. Un bouton « x10 » multiplie la fréquence de base par « x10 » (cela préserve la continuité de 800 Hz à 8.0 kHz).

Caractéristiques Techniques

• Réponse en fréquence : Sortie principale, pas de charge : -0.2 dB à 10Hz / -3 dB à 160kHz
• Bruit : Mesuré à la sortie principale, 22Hz-22kHz, impédance de 150 Ohms Avec le gain au niveau unitaire : Meilleur à -100dBu. Avec le gain à 66 dB : Meilleur à -62dBu. Bruit d'entrée équivalent : Meilleur à -128dBu.
• Filtres passe-haut : Balayable en fréquence de 20Hz à 250Hz. Pente : 12dB/Octave.
• Gain : Du niveau unitaire à +66dB par paliers de 6 dB, « Trim » progressivement ajustable de -6dB à + 6dB.
• Sortie Buss : Cette sortie est destinée à alimenter un amplificateur « buss-mix » (ex : les entrées « buss » sur le 5043) au niveau interne de -2.5 dBu.
• Niveau de sortie maximal : Le niveau de sortie maximal de 20Hz à 40 kHz est de +25dBu.•« Mute » : « Mute » uniquement la sortie principale.
• Distorsion harmonique totale et bruit : Sortie à 1kHz, +20dBu : Sortie principale : Meilleure à 0.001%.•Sortie à 20Hz, +20dBu : Sortie principale : Meilleure à 0.002 % « Silk » enclenché : Meilleure à 0.2% d'harmoniques secondaires.
• EQ 3 bandes :
« Shelving » graves : +/- 15dB « boost » ou « cut » : Fréquence centrale : 160Hz.
« Shelving » aigües : +/- 15dB « boost » ou « cut » : Fréquence centrale : 8 kHz/16 kHz switchable.
Mediums : +/- 15 dB « boost » ou « cut » : Fréquence variable de 80 à 800Hz ou de 800 à 8000Hz, switchable.
• Alimentation Phantom : +48 Volts DC +/- 1%.
• Consommation électrique : à 9VDC : 910 mA :11,7 W à 12VDC : 670 mA :12.0 W à 15VDC : 530 mA :12.0 W à 18VDC : 450 mA :11.7 W.
• Connecteur : 5.5 mm X 2.1 mm DC jack, positif au centre.
