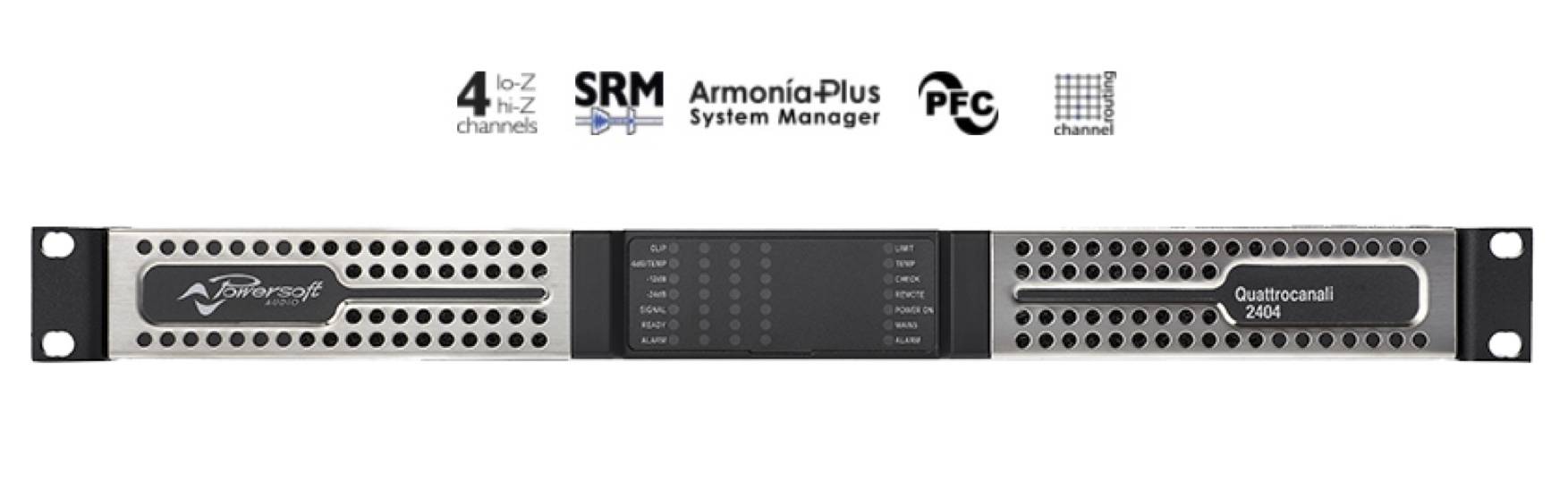

POWERSOFT QUATTROCANALI 2404 Amplificateur de Puissance 4 x 600 watts avec DSP + DANTE

•

• Gamme Powersoft QUATTROCANALI (vendus séparément)

QUATTROCANALI SERIES: Système De Renforcement Sonore Polyvalent Dédié à l'Installation

Quattrocanali offre la qualité sonore réputée et la fiabilité de toutes les plateformes d'amplification Powersoft. Avec des puissances de sortie allant de 300 à 1200 Watts par canal, un contrôle en profondeur et des capacités de monitoring, la série Quattrocanali est conçue pour être facilement adaptée à tous les projets d’installation de petite à moyenne dimension.

Quattrocanali 2404 offre la qualité sonore et la fiabilité exceptionnelles de tous les produits Powersoft. La technologie brevetée SRM (Smart Rails Management) permet d'optimiser l'efficacité du système et de réduire considérablement la consommation d'énergie, quelles que soient les conditions de charge et d'utilisation. Quattrocanali présente la dissipation thermique la plus basse du secteur, réduisant ainsi le besoin de dispositifs de refroidissement externes.

Quattrocanali est conçu pour fonctionner avec des lignes distribuées lo-Z (à partir de 2 Ω) et 70V / 100V, ou n’importe quel mélange des deux. On peut également faire confiance à cette plate-forme d'amplificateur dans des applications critiques, telles que les systèmes d'alarme incendie, grâce à une alimentation sophistiquée qui permet un fonctionnement fiable même en cas de connexion à un onduleur.

CARACTÉRISTIQUES PRINCIPALES

Source de Courant

• Alimentation universelle à découpage jusqu’à 400 VAC avec correction du facteur de puissance
• Filtre de sortie breveté avec réseau d'annulation d'ondulation
• Une faible limitation de courant d'appel réduit le courant d'appel de courant alternatif, éliminant le besoin de séquenceurs de puissance coûteux
• Câble d'alimentation secteur détachable avec prise CEI C19 / 22.2 (16 A pour l'UE, 20 A pour les États-Unis)

Les Protections

Circuit entièrement protégé avec:
• Protection AC: couper l'alimentation lorsque la tension du secteur est en dehors de la plage de fonctionnement
• Limiteur de clips: empêche les signaux fortement écrêtés d'atteindre les haut-parleurs, tout en maintenant la puissance de sortie maximale
• Protections VHF: protège les haut-parleurs contre les signaux haute fréquence non audibles, forts et non musicaux
• Protection contre les courts-circuits: protège l'amplificateur contre les courts-circuits et autres événements stressants pour les circuits de sortie avec réinitialisation automatique de la protection
• Limiteur à long terme: protège le haut-parleur contre les signaux RMS (non audio) stables à long terme, réduisant ainsi la sortie maximale
• Protection thermique: température de fonctionnement des étages de sortie jusqu'à 80° C
• Ventilateur à vitesse variable continue à température contrôlée, flux d'air de l'avant à l'arrière

Généralités

• Étage de sortie à mode de commutation à fréquence fixe pour une précision sonore élevée
• Compact : 1 RU pour réduire les coûts de rack et l'espace
• Léger : pour faciliter le rangement et l'expédition: 7 kg (15,4 lb)
• Connecteurs Phoenix standard: entrées analogiques et numériques, sorties audio, Alarmes et GPIO
• Entrées réglables à distance par canal

Configuration du Système de Haut-Parleur

• Entraînement direct, charges à basse impédance ou lignes distribuées Hi-Z 70V / 100V
• Filtre passe-haut commutable 35Hz / 70Hz par canal
• Configuration mixte avec systèmes Lo-Z / Hi-Z possible
• Mode Bridgé basse impédance par paire de canaux

Alarmes et GPI/O

Interfaces d’alarme d’entrée / sortie à usage général:
• courant continu dangereux dans le signal de puissance de sortie
• stress thermique
• Contact d'alarme configurable NC / NO par canal
• Interrupteur marche / arrêt à distance

Contrôle à Distance et Surveillance à travers Armonia Plus

Via le logiciel:
• Atténuation (de 0 dB à 26 dB)
• Max tension de sortie
• Mesure de réduction de sortie et de gain
• Diagnostic (température, ventilateurs,…)

Via le matériel:
• Atténuation (de 0 dB à 26 dB)
• Filtre passe-haut (35 Hz, 70 Hz)
• Sélection de sortie LoZ / HiZ / 70V / 100V
• Gain (de 26 dB à 35 dB)

•

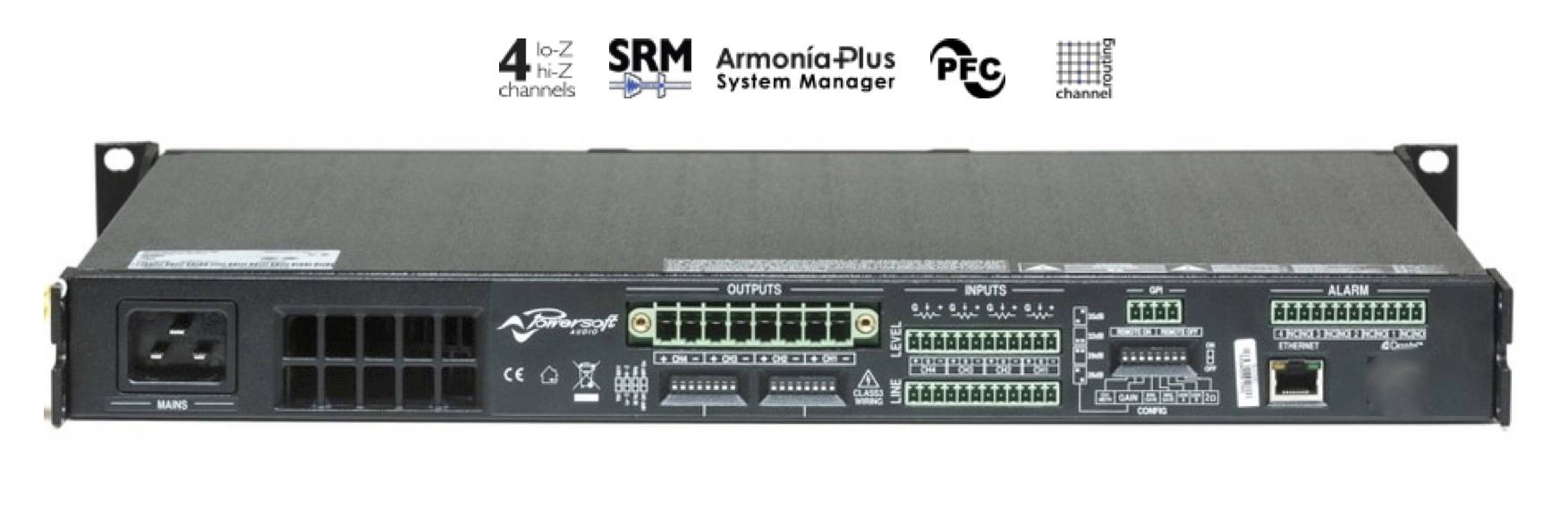

• Face Arrière sans DSP ni Dante

•
• Face Arrière avec DSP + DANTE

CARACTÉRISTIQUES TECHNIQUES :

Puissance

• Nombre de canaux : 4
• Puissance de sortie :
   Mode Monocanal - Ligne distribuée - Mode Bridgé
         2Ω / 4Ω / 8Ω  -     70V / 100V    -    4Ω / 8Ω
 800W / 600W / 600W - 600W / 600W - 1600W / 1200W
• Max tension de sortie : courant 100V peak / 45A peak

Courant Electrique

• Alimentation universelle, mode de commutation régulé avec PFC
• Puissance nominale requise 100-240 V ± 10%, 50-60 Hz
• Tension de fonctionnement 90V - 264V
• Consommation électrique ** 115V 230V
• Au repos 31.4W, 0.40A / 31.6W, 0.28A
• 1/8 de la puissance de sortie maximale @4Ω 442W, 4.20A / 438W,  2.39A
• 1/4 de la puissance de sortie maximale @4Ω 878W, 8.02A / 849W,  4.41A

Thermique

• Plage de température de fonctionnement 0° - 45°C - 32° - 113°F
• Dissipation thermique ** 115V 230V
• Au repos 107.2 BTU/h 27 kcal/h, 107.9 BTU/h 27,2 kcal/h
• 1/8 de la puissance de sortie maximale @4Ω 484.8BTU/h 122.2kcal/h, 471.2BTU/h 118.7kcal/h
• 1/4 de la puissance de sortie maximale @4Ω 949.1BTU/h 239.2kcal/h, 850.1BTU/h 214.2kcal/h

Audio

• Réponse en fréquence: 20 Hz - 20 kHz (± 0,5 dB) à 1W, 8Ω
• Rapport signal / bruit > 108dB (20Hz à 20kHz, pondéré A)
• Facteur d'amortissement > 500 @ 20-100 Hz (Lo-Z)
• Séparation de diaphonie > 70dB à 1kHz
• THD+N < 0,1% de 0,1W à la puissance maximale (généralement < 0,05%)
• IMD < 0,05% de 0,1W à la pleine puissance (généralement < 0,05%)
• Impédance d'entrée 20 kΩ symétrique
• Taux de balayage > 50V /μs @ 8Ω, filtre d'entrée contourné


DSP (en option Ref PSQC2404DSP)

• Convertisseur AD : Tandem® 24bits @ 48kHz, plage dynamique 125dBA, THD+N 0,005%
• Convertisseur DA : Tandem® 24 bits à 48kHz, plage dynamique 117dBA, THD+N 0,003%
• Précision interne : 32bits en virgule flottante
• Latence : 2,5ms de latence fixe
• Égaliseur d'entrée : Cosinus élevé, FIR personnalisé, param. IIR: Peaking, hi / lo-shelving, passe-tout, passe-bande, coupe-bande hi / lo-pass
• Égaliseur de sortie : à phase linéaire (FIR), hybride (FIR-IIR), Bessel: 6dB/oct à 48dB/oct (IIR)
• Crossover : Butterworth, Linkwitz-Riley
• Delay : 2s en entrée et 100ms en sortie
• Limiteurs : de crête, tension efficace, courant efficace, TruePower™
• Contrôle d'amortissement : Mesure Active DampingControl™, LiveImpedance™

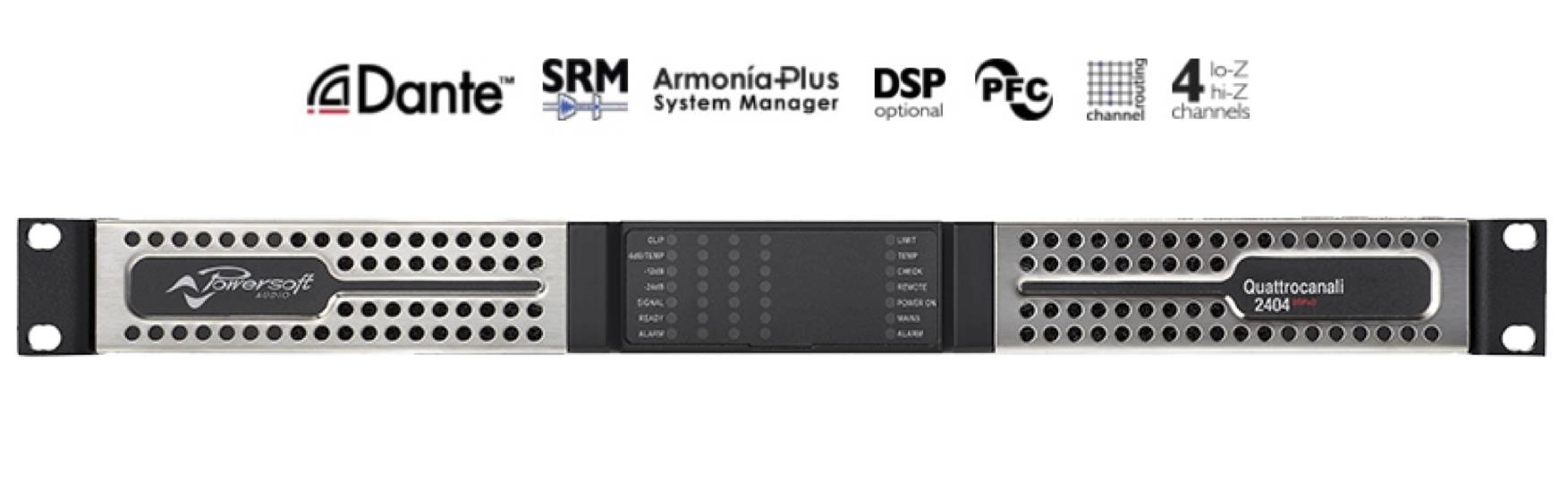

Panneau Avant

• Indicateurs et contrôleurs 1 x LED - Statut
• 1 x LED - Protection contre la surchauffe
• 1 x barre de LED - niveau du signal + CLIP
• 1 x barre de LED - Niveau de signal et protection contre la surchauffe
• 1 x bouton - atténuateur de niveau (continu)
• 1 x bouton-poussoir - Réglage des paramètres de fonctionnement
• 1 x bouton-poussoir - sélecteur de préréglage
• 1 commutateur DIP - Activer / Désactiver l'économie d'énergie par paire de canaux
• 1 x interrupteur d'alimentation

Connecteurs

• 1 connecteur IEC C20 principal - 20A max (cordon d’alimentation fourni par région)
• Entrée de signal audio 2 x 3 broches Phoenix MC 1.5 / 3-ST-3.81 - Entrée de signal - MAIN (Principale)
• Alarme 1x 12 broches Phoenix MC 1.5 / 12-ST-3.81 - Connecteur d'alarme
• Télécommande 1 x 4 broches Phoenix MC 1.5 / 4-ST-3.81 - Interrupteur marche / arrêt à distance et tension auxiliaire
• Réseau / données 1 x prise USB - connexion USB
• 1x prise Rj45 - connexion de données RS485 (version non-DSP)
• 1x prise Rj45 - DANTE® (version DSP)

Panneau Arrière

• Indicateurs et contrôleurs 1x commutateur DIP - connexion à bascule impédance bas / haut
• 1x commutateur DIP - Tension nominale de la ligne distribuée commutée 70V / 100V •   1x commutateur DIP - Filtre passe-haut à bascule
• 1x commutateur DIP - fréquence de coupure HPF 35Hz / 70Hz


Construction

• Dimensions (L x H xl) 483 mm x 44,45 mm x 360 mm (19,0" x 1,8" x 14,2")
• Poids 7 kg (15,4 lb)

* Les données sont sujettes à modification sans préavis.
