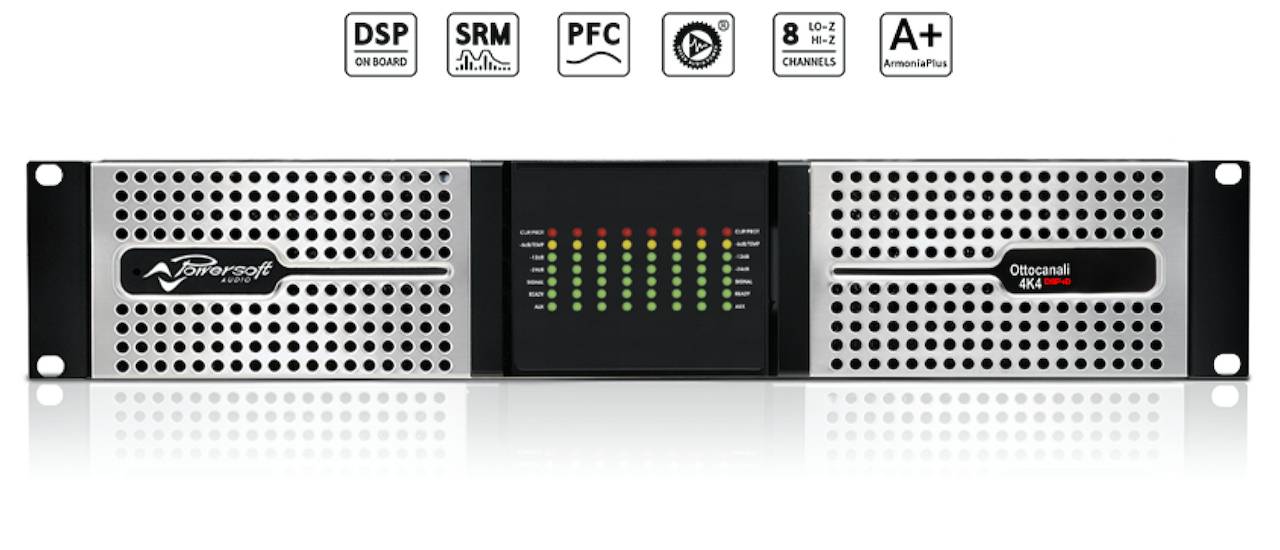

POWERSOFT OTTOCANALI 4K4 Amplificateur de Puissance 8 x 500 watts sous 4Ω (avec Option DSP + Dante)

•

• Gamme Powersoft OTTOCANALI (vendus séparément)

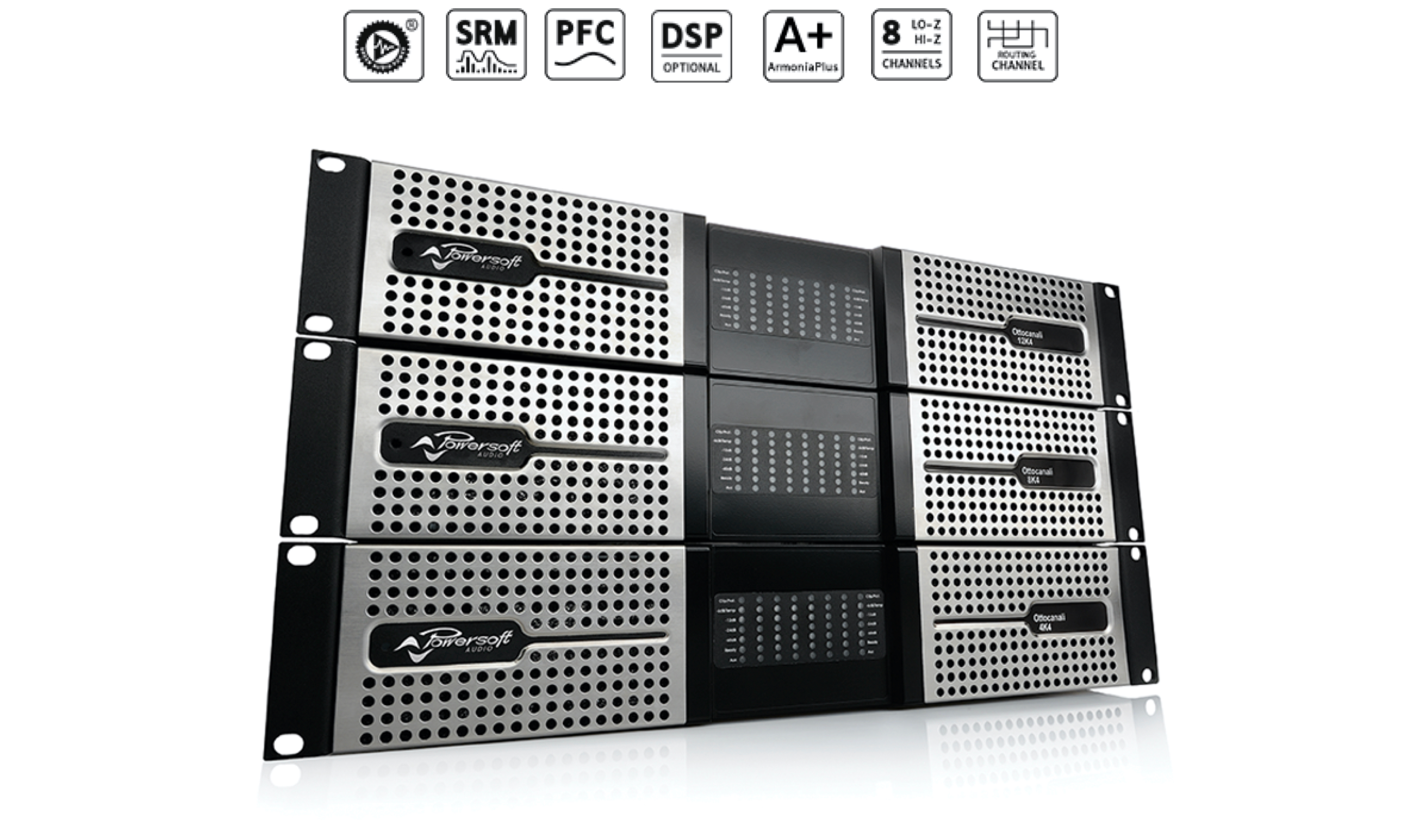

OTTOCANALI SERIES: Système De Renforcement Sonore Polyvalent Dédié à l'Installation

Amplificateurs de puissance à 8 canaux pouvant aller de 500 à 1'500 watts par canal sous 4 ohms, idéal pour les applications multizones dans les installations de moyenne à grande échelle. Toutes les versions de la série comportent des entrées de signal principal et auxiliaire commutables par canal, des GPI/O adéquats, des alarmes, des connexions de sortie Lo-Z et Hi-Z ainsi que des paires de canaux mono-pontables. Ces modèles 2 RU, à savoir les Ottocanali 4K4, 8K4 et 12K4, implémentent deux alimentations à découpage universel redondantes avec PFC et la technologie brevetée SRM (Smart Rails Management) qui maximise l'efficacité du système et réduit considérablement la consommation d'énergie. Les nouvelles versions Ottocanali DSP + D offrent un traitement du signal innovant et prennent en charge deux flux numériques redondants Dante™ by Audinate®.

•

CARACTÉRISTIQUES PRINCIPALES

Source de Courant

• Alimentation universelle à découpage jusqu’à 400 VAC avec correction du facteur de puissance
• Filtre de sortie breveté avec réseau d'annulation d'ondulation
• Une faible limitation de courant d'appel réduit le courant d'appel de courant alternatif, éliminant le besoin de séquenceurs de puissance coûteux
• Câble d'alimentation secteur détachable avec prise CEI C19 / 22.2 (16 A pour l'UE, 20 A pour les États-Unis)

Les Protections

Circuit entièrement protégé avec:
• Protection AC: couper l'alimentation lorsque la tension du secteur est en dehors de la plage de fonctionnement
• Limiteur de clips: empêche les signaux fortement écrêtés d'atteindre les haut-parleurs, tout en maintenant la puissance de sortie maximale
• Protections VHF: protège les haut-parleurs contre les signaux haute fréquence non audibles, forts et non musicaux
• Protection contre les courts-circuits: protège l'amplificateur contre les courts-circuits et autres événements stressants pour les circuits de sortie avec réinitialisation automatique de la protection
• Limiteur à long terme: protège le haut-parleur contre les signaux RMS (non audio) stables à long terme, réduisant ainsi la sortie maximale
• Protection thermique: température de fonctionnement des étages de sortie jusqu'à 80° C
• Ventilateur à vitesse variable continue à température contrôlée, flux d'air de l'avant à l'arrière

Généralités

• Étage de sortie à mode de commutation à fréquence fixe pour une précision sonore élevée
• Compact : 1 RU pour réduire les coûts de rack et l'espace
• Léger : pour faciliter le rangement et l'expédition: 7 kg (15,4 lb)
• Connecteurs Phoenix standard: entrées analogiques et numériques, sorties audio, Alarmes et GPIO
• Entrées réglables à distance par canal

Configuration du Système de Haut-Parleur

• Entraînement direct, charges à basse impédance ou lignes distribuées Hi-Z 70V / 100V
• Filtre passe-haut commutable 35Hz / 70Hz par canal
• Configuration mixte avec systèmes Lo-Z / Hi-Z possible
• Mode Bridgé basse impédance par paire de canaux

Alarmes et GPI/O

Interfaces d’alarme d’entrée / sortie à usage général:
• courant continu dangereux dans le signal de puissance de sortie
• stress thermique
• Contact d'alarme configurable NC / NO par canal
• Interrupteur marche / arrêt à distance

Contrôle à Distance et Surveillance à travers Armonia Plus

Via le logiciel:
• Atténuation (de 0 dB à 26 dB)
• Max tension de sortie
• Mesure de réduction de sortie et de gain
• Diagnostic (température, ventilateurs,…)

Via le matériel:
• Atténuation (de 0 dB à 26 dB)
• Filtre passe-haut (35 Hz, 70 Hz)
• Sélection de sortie LoZ / HiZ / 70V / 100V
• Gain (de 26 dB à 35 dB)

•

CARACTÉRISTIQUES TECHNIQUES :

Puissance

• Nombre de canaux : 8
• Puissance de sortie :
   Mode Monocanal - Ligne distribuée - Mode Bridgé
         2Ω / 4Ω / 8Ω  -     70V / 100V    -    4Ω / 8Ω
 400W / 300W / 300W - 300W / 300W - 800W / 600W
• Max tension de sortie : courant 70V peak / 33A peak

Courant Electrique

• Alimentation universelle, mode de commutation régulé avec PFC
• Puissance nominale requise 100-240 V ± 10%, 50-60 Hz
• Tension de fonctionnement 90V - 264V
• Consommation électrique ** 115V 230V
• Au repos 31.4W, 0.40A / 31.6W, 0.28A
• 1/8 de la puissance de sortie maximale @4Ω 301W, 2.75A / 302W,  1.65A
• 1/4 de la puissance de sortie maximale @4Ω 556W, 5.47A / 553W,  3.02A

Thermique

• Plage de température de fonctionnement 0° - 45°C - 32° - 113°F
• Dissipation thermique ** 115V 230V
• Au repos 107.2 BTU/h 27 kcal/h, 107.9 BTU/h 27,2 kcal/h
• 1/8 de la puissance de sortie maximale @4Ω 344.8 BTU/h 86.9kcal/h, 348.2 BTU/h 87.7kcal/h
• 1/4 de la puissance de sortie maximale @4Ω 532.6 BTU/h 134.2kcal/h, 522.3 BTU/h 131.6kcal/h

Audio

• Gain: 26dB / 29dB / 32dB & 35dB
• Sensibilité d'entrée: 2.45V / 1.74V / 1.22V & 0.85V
• Niveau d'entrée maximal 20dBu / 20dBu / 20dBu / 20dBu
• Réponse en fréquence: 20 Hz - 20 kHz (± 0,5 dB) à 1W, 8Ω
• Rapport signal / bruit > 104dB (20Hz à 20kHz, pondéré A)
• Facteur d'amortissement > 500 @ 20-200 Hz (Lo-Z)
• Séparation de diaphonie > 70dB à 1kHz
• THD+N < 0,1% de 0,1W à la puissance maximale (généralement < 0,05%)
• IMD < 0,05% de 0,1W à la pleine puissance (généralement < 0,05%)
• Impédance d'entrée 20 kΩ symétrique
• Taux de balayage > 50V /μs @ 8Ω, filtre d'entrée contourné


DSP (en option Ref PSQC1204DSP)

• Convertisseur AD : Tandem® 24bits @ 48kHz, plage dynamique 125dBA, THD+N 0,005%
• Convertisseur DA : Tandem® 24 bits à 48kHz, plage dynamique 117dBA, THD+N 0,003%
• Précision interne : 32bits en virgule flottante
• Latence : 2,5ms de latence fixe
• Égaliseur d'entrée : Cosinus élevé, FIR personnalisé, param. IIR: Peaking, hi / lo-shelving, passe-tout, passe-bande, coupe-bande hi / lo-pass
• Égaliseur de sortie : à phase linéaire (FIR), hybride (FIR-IIR), Bessel: 6dB/oct à 48dB/oct (IIR)
• Crossover : Butterworth, Linkwitz-Riley
• Delay : 2s en entrée et 100ms en sortie
• Limiteurs : de crête, tension efficace, courant efficace, TruePower™
• Contrôle d'amortissement : Mesure Active DampingControl™, LiveImpedance™

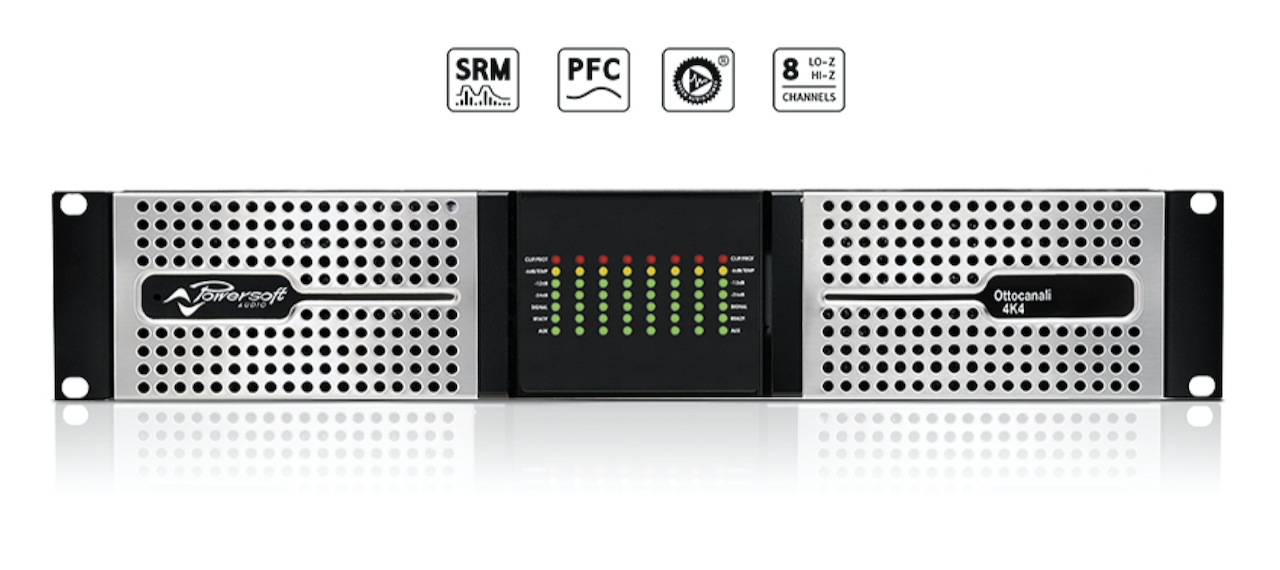

Panneau Avant

• Indicateurs et contrôleurs 1 x LED - Statut
• 1 x LED - Protection contre la surchauffe
• 1 x barre de LED - niveau du signal + CLIP
• 1 x barre de LED - Niveau de signal et protection contre la surchauffe
• 1 x bouton - atténuateur de niveau (continu)
• 1 x bouton-poussoir - Réglage des paramètres de fonctionnement
• 1 x bouton-poussoir - sélecteur de préréglage
• 1 commutateur DIP - Activer / Désactiver l'économie d'énergie par paire de canaux
• 1 x interrupteur d'alimentation

Connecteurs

• 1 connecteur IEC C20 principal - 20A max (cordon d’alimentation fourni par région)
• Entrée de signal audio 2 x 3 broches Phoenix MC 1.5 / 3-ST-3.81 - Entrée de signal - MAIN (Principale)
• Alarme 1x 12 broches Phoenix MC 1.5 / 12-ST-3.81 - Connecteur d'alarme
• Télécommande 1 x 4 broches Phoenix MC 1.5 / 4-ST-3.81 - Interrupteur marche / arrêt à distance et tension auxiliaire
• Réseau / données 1 x prise USB - connexion USB
• 1x prise Rj45 - connexion de données RS485 (version non-DSP)
• 1x prise Rj45 - DANTE® (version DSP)

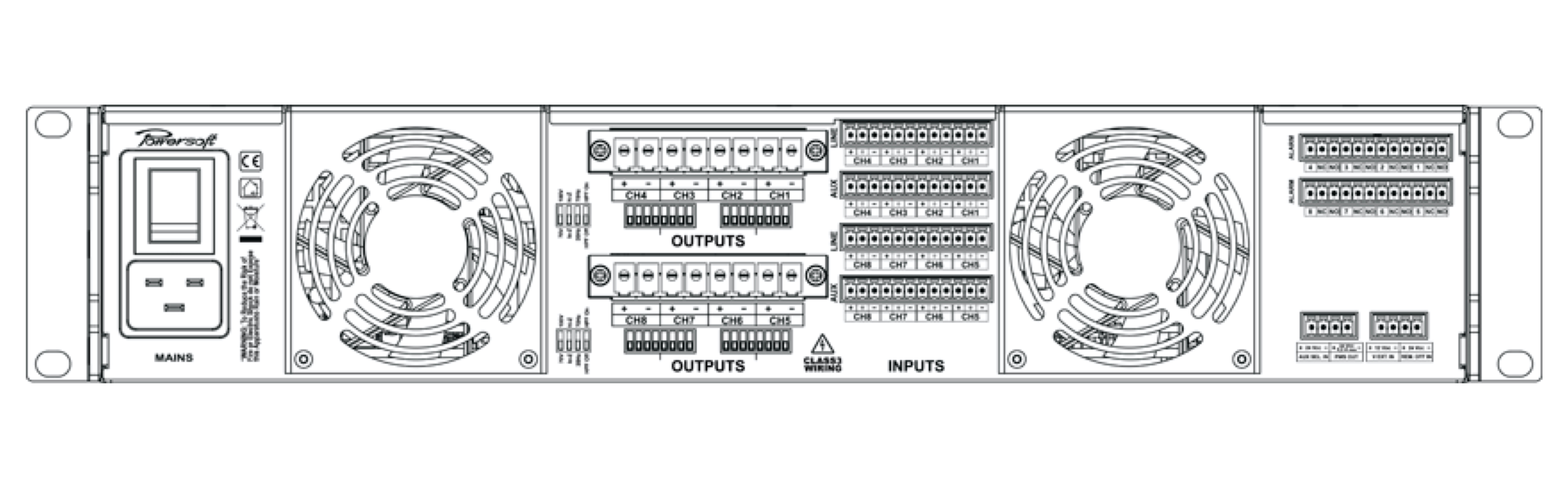

Panneau Arrière

• Indicateurs et contrôleurs 1x commutateur DIP - connexion à bascule impédance bas / haut
• 1x commutateur DIP - Tension nominale de la ligne distribuée commutée 70V / 100V •   1x commutateur DIP - Filtre passe-haut à bascule
• 1x commutateur DIP - fréquence de coupure HPF 35Hz / 70Hz


Construction

• Dimensions (L x H xl) 483 mm x 44,45 mm x 360 mm (19,0" x 1,8" x 14,2")
• Poids 7 kg (15,4 lb)

* Les données sont sujettes à modification sans préavis.
