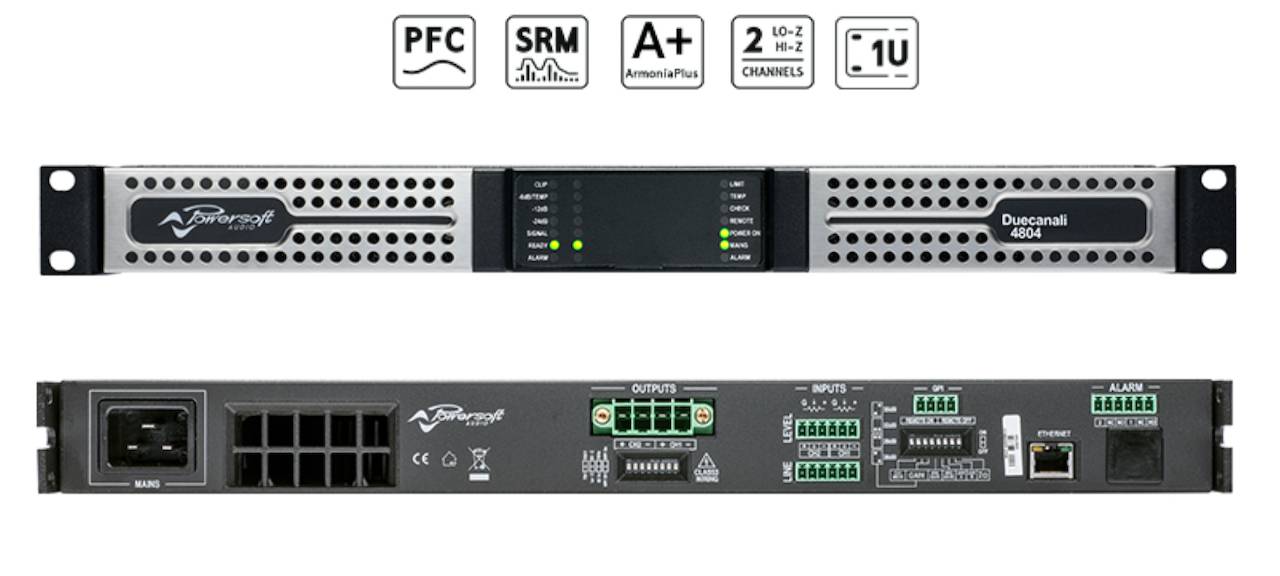

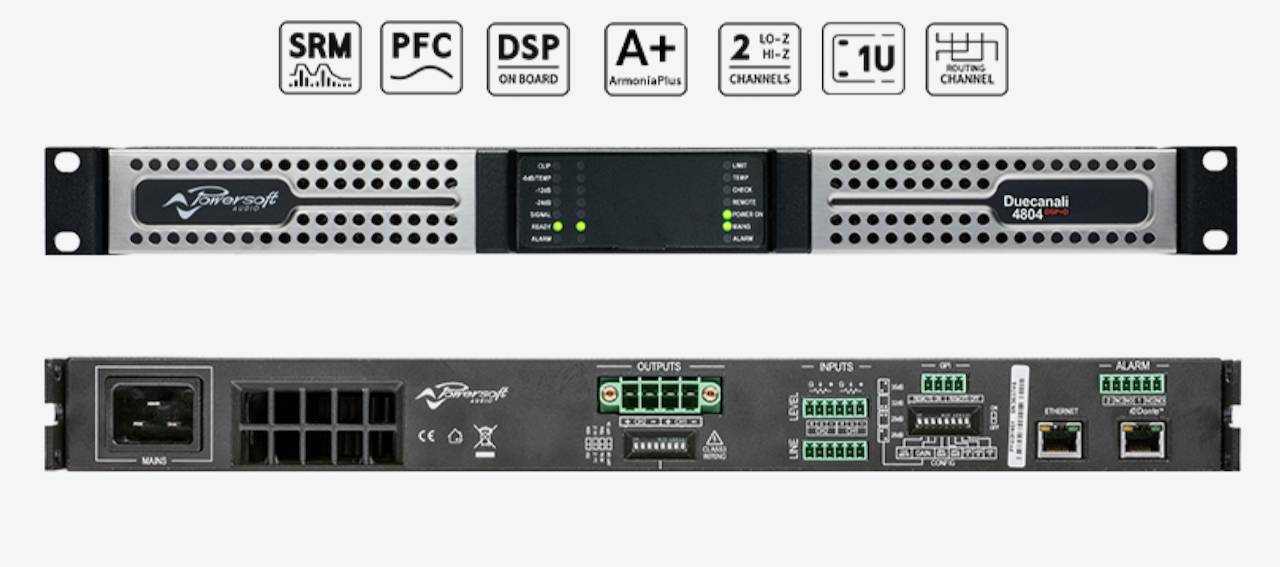

POWERSOFT DUECANALI 4804 Amplificateur de Puissance 2 x 2'400 Watts avec DSP + AES67

•

• Gamme Powersoft DUECANALI (vendus séparément)

DUECANALI SERIES: Système De Renforcement Sonore Polyvalent Dédié à l'Installation

La toute nouvelle série DUECANALI brille par une consommation d'énergie et une dissipation de chaleur remarquablement basses, avec des effets positifs directs sur les investissements. Il est destiné très largement aux applications d'installation à deux canaux et peut fournir plus de 16 configurations de sortie différentes, y compris Lo-Z, Hi-Z, mode Bridge et mode parallèle. Offrant un accès à toutes les fonctions mais facile à configurer, la série DUECANALI est polyvalente.

L’efficacité légendaire de POWERSOFT permet d’économiser une énergie précieuse tout en minimisant les coûts opérationnels et l’empreinte carbone. L'amplificateur DUECANALI 4804 est conçu pour fonctionner avec des lignes distribuées Lo-Z (à partir de 2Ω) et Hi-Z (70V/100V): toutes les charges de sortie à impédance mixte peuvent être réalisées.

•

CARACTÉRISTIQUES PRINCIPALES

Source de Courant

• Alimentation universelle à découpage jusqu’à 400 VAC avec correction du facteur de puissance
• Filtre de sortie breveté avec réseau d'annulation d'ondulation
• Une faible limitation de courant d'appel réduit le courant d'appel de courant alternatif, éliminant le besoin de séquenceurs de puissance coûteux
• Câble d'alimentation secteur détachable avec prise CEI C19 / 22.2 (16 A pour l'UE, 20 A pour les États-Unis)

Les Protections

Circuit entièrement protégé avec:
• Protection AC: couper l'alimentation lorsque la tension du secteur est en dehors de la plage de fonctionnement
• Limiteur de clips: empêche les signaux fortement écrêtés d'atteindre les haut-parleurs, tout en maintenant la puissance de sortie maximale
• Protections VHF: protège les haut-parleurs contre les signaux haute fréquence non audibles, forts et non musicaux • Protection contre les courts-circuits: protège l'amplificateur contre les courts-circuits et autres événements stressants pour les circuits de sortie avec réinitialisation automatique de la protection
• Limiteur à long terme: protège le haut-parleur contre les signaux RMS (non audio) stables à long terme, réduisant ainsi la sortie maximale
• Protection thermique: température de fonctionnement des étages de sortie jusqu'à 80 ° C
• Ventilateur à vitesse variable continue à température contrôlée, flux d'air de l'avant à l'arrière

Généralités

• Étage de sortie à mode de commutation à fréquence fixe pour une précision sonore élevée
• Compact : 1 RU pour réduire les coûts de rack et l'espace
• Léger : pour faciliter le rangement et l'expédition: 7 kg (15,4 lb)
• Connecteurs Phoenix standard: entrées analogiques et numériques, sorties audio, Alarmes et GPIO
• Entrées gradables à distance par canal

Configuration du Système de Haut-Parleur

• Entraînement direct, charges à basse impédance ou lignes distribuées Hi-Z 70V / 100V
• Filtre passe-haut commutable 35Hz / 70Hz par canal
• Configuration mixte avec systèmes Lo-Z / Hi-Z possible
• Mode ponté basse impédance par paire de canaux

Alarmes et GPI/O

Interfaces d’alarme d’entrée / sortie à usage général:
• courant continu dangereux dans le signal de puissance de sortie
• stress thermique
• Contact d'alarme configurable NC / NO par canal
• Interrupteur marche / arrêt à distance

Contrôle à Distance et Surveillance

Via le logiciel:
• Atténuation (de 0 dB à 26 dB)
• Max tension de sortie
• Mesure de réduction de sortie et de gain
• Diagnostic (température, ventilateurs,…)
Via le matériel:
• Atténuation (de 0 dB à 26 dB)
• Filtre passe-haut (35 Hz, 70 Hz)
• Sélection de sortie LoZ / HiZ / 70V / 100V
• Gain (de 26 dB à 35 dB)

•
• Modèle avec Ethernet (sans DSP ni Dante)

CARACTÉRISTIQUES TECHNIQUES :

Puissance

• Nombre de canaux : 2
• Puissance de sortie :
   Mode Monocanal - Ligne distribuée - Mode Bridgé
         2Ω / 4Ω / 8Ω  -     70V / 100V    -    4Ω / 8Ω
 3000W / 2400W / 1250W - 2400W / 2400W - 6000W / 4800W
• Max tension de sortie : courant 142V peak / 80A peak

Courant Electrique

• Alimentation universelle, mode de commutation régulé avec PFC
• Puissance nominale requise 100-240 V ± 10%, 50-60 Hz
• Tension de fonctionnement 90V - 264V
• Consommation électrique ** 115V / 230V
** Au repos 32,5W 0,31A / 32,8W 0,30A
** 1/8 de la puissance de sortie maximale @4Ω 780W 7A / 755W 3,9A

Thermique

• Plage de température de fonctionnement 0° - 45°C - 32° - 113°F
• Dissipation thermique ** 115V - 230V
** Au repos 111 BTU/h 28 kcal /h - 112BTU/h 28,2 kcal /h
** 1/8 de la puissance de sortie maximale @4Ω : 613 BTU/h 154,5kcal/h - 528 BTU/h 133,1 kcal /h

Audio

• Gain: 26dB 29dB 32dB & 35dB
• Sensibilité d'entrée: 5,03V 3,56V 2,52V & 1,79V
• Niveau d'entrée maximal 20dBu 20 dBu 20 dBu 20 dBu
• Réponse en fréquence: 20 Hz - 20 kHz (± 0,5 dB) à 1W, 8Ω ou (± 2,5 dB) à 32W, lignes 70V / 65W, lignes 100V
• Rapport signal / bruit > 111dB (20Hz à 20kHz, pondéré A)
• Séparation de diaphonie < 70dB à 1kHz
• THD+N < 0,1% de 0,1W à la puissance maximale (généralement <0,05%)
• IMD < 0,05% de 0,1W à la pleine puissance (généralement < 0,05%)
• Impédance d'entrée 20 kΩ symétrique
• Taux de balayage > 50V /μs @ 8Ω, filtre d'entrée contourné

DSP

• Convertisseur AD : Architecture Tandem® 24bits @ 48kHz, plage dynamique 125dB
• Convertisseur DA : Architecture Tandem® 24 bits à 48 kHz, plage dynamique de 117dB
• Précision interne : 32bits en virgule flottante
• Latence : 2,5ms de latence fixe
• Égaliseur d'entrée : Cosinus élevé, FIR personnalisé, param. IIR: Peaking, hi / lo-shelving, passe-tout, passe-bande, coupe-bande hi / lo-pass
• Égaliseur de sortie : à phase linéaire (FIR), hybride (FIR-IIR), Bessel: 6dB/oct à 48dB/oct (IIR)
• Crossover : Butterworth, Linkwitz-Riley
• Delay : jusqu'à 100ms par sortie
• Limiteurs : de crête, tension efficace, courant efficace, TruePower™
• Contrôle d'amortissement : Mesure Active DampingControl™, LiveImpedance™

Panneau Avant

• Indicateurs et contrôleurs 1 x LED - Statut
• 1 x LED - Protection contre la surchauffe
• 1 x barre de LED - niveau du signal + CLIP
• 1 x barre de LED - Niveau de signal et protection contre la surchauffe
• 1 x bouton - atténuateur de niveau (continu)
• 1 x bouton-poussoir - Réglage des paramètres de fonctionnement
• 1 x bouton-poussoir - sélecteur de préréglage
• 1 commutateur DIP - Activer / Désactiver l'économie d'énergie par paire de canaux
• 1 x interrupteur d'alimentation

Connecteurs

• 1 connecteur IEC C20 principal - 20A max (cordon d’alimentation fourni par région)
• Entrée de signal audio 2 x 3 broches Phoenix MC 1.5 / 3-ST-3.81 - Entrée de signal - MAIN (Principale)
• Alarme 1x 12 broches Phoenix MC 1.5 / 12-ST-3.81 - Connecteur d'alarme
• Télécommande 1 x 4 broches Phoenix MC 1.5 / 4-ST-3.81 - Interrupteur marche / arrêt à distance et tension auxiliaire
• Réseau / données 1 x prise USB - connexion USB
• 1x socket Rj45 - connexion de données RS485 (version non-DSP)
• 1x prise Rj45 - DANTE®

Panneau Arrière

• Indicateurs et contrôleurs 1x commutateur DIP - connexion à bascule impédance bas / haut
• 1x commutateur DIP - Tension nominale de la ligne distribuée commutée 70V / 100V •   1x commutateur DIP - Filtre passe-haut à bascule
• 1x commutateur DIP - fréquence de coupure HPF 35Hz / 70Hz
• l'audio
• Amplificateur Circuit Powersoft Classe D hautement efficace
• la communication
• Ethernet filaire 100 Mbit / s, PoE, via un port interne RJ45

Construction

• Dimensions (L x H xl) 483 mm x 44,45 mm x 360 mm (19,0" x 1,8" x 14,2")
• Poids 7 kg (15,4 lb)
