BLU-GPX

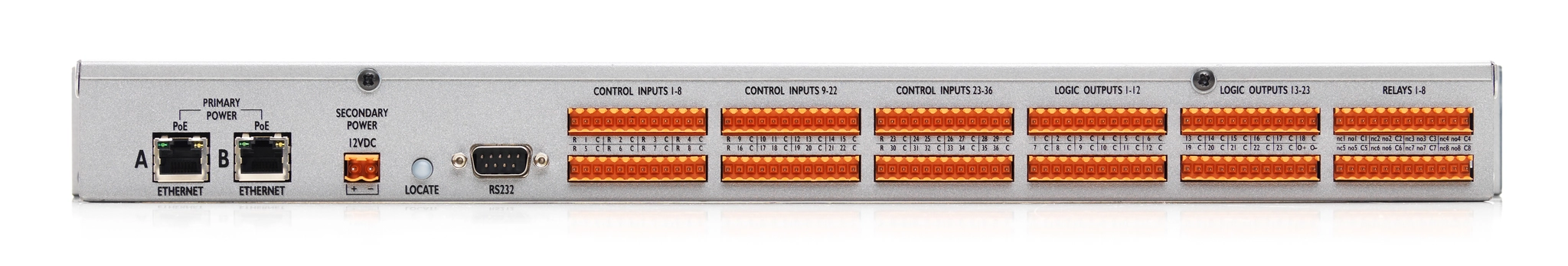

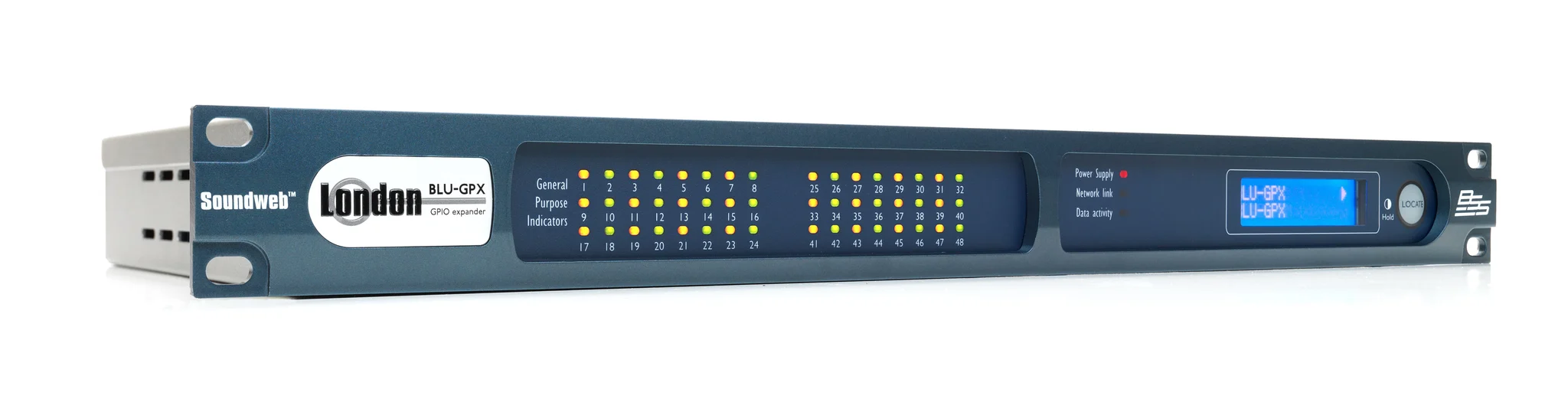

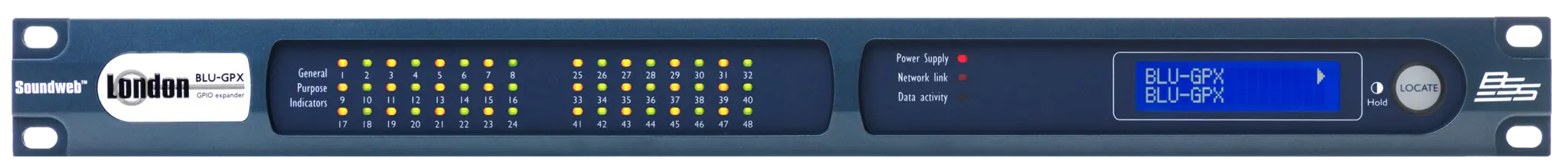

Le Soundweb London BLU-GPX est un expanseur GPIO contrôlé par réseau qui facilite l'ajout économique d'entrées de contrôle, de sorties logiques et de relais aux systèmes nécessitant une capacité supplémentaire de contrôle/interfaçage analogique. Le BLU-GPX offre la même riche palette d'objets logiques que les autres appareils Soundweb London, deux ports Ethernet alimentés en PoE pour les communications et l'alimentation principale, un connecteur d'alimentation 12 V CC pour l'alimentation secondaire, un port RS-232 pour la compatibilité avec les appareils série, une rangée de DEL de façade avant configurables par l'utilisateur, un écran LCD de façade avant configurable par l'utilisateur, un buzzer piézoélectrique configurable par l'utilisateur pour l'indication audible, et une fonction de localisation. Le BLU-GPX dispose de 36 entrées de contrôle. Comme les entrées de contrôle que l'on retrouve sur les autres appareils Soundweb London, ces entrées de contrôle peuvent être connectées à des contacts fermés pour contrôler les paramètres binaires, à des chaînes de résistances pour contrôler les paramètres multi-états, ou à des potentiomètres pour contrôler les paramètres continus. Le BLU-GPX dispose de 23 sorties logiques. Comme les sorties logiques que l'on retrouve sur les autres appareils Soundweb London, ces sorties logiques peuvent être connectées directement à des composants électriques commandés en tension, tels que des DEL et des relais. Le BLU-GPX dispose de 8 sorties de relais intégrées, chacune avec des bornes normalement ouvertes (NO) et normalement fermées (NC). Les relais s'ouvriront ou se fermeront en réponse aux paramètres HiQnet, et ils peuvent être connectés directement à des circuits/composants électriques contrôlés par résistance. Ces sorties de relais réduisent le besoin de sourcer et de déployer des relais externes. Le BLU-GPX dispose de 47 connexions communes (masse). Une multiplicité de connexions communes facilite le câblage simplifié vers et depuis les équipements externes, réduisant le besoin de traverser les connexions sur les connecteurs à bornier. Il y a également 12 connexions de référence qui facilitent le fonctionnement en mode 3 fils. Le BLU-GPX dispose d'une architecture ouverte entièrement configurable via HiQnet™ Audio Architect. Une riche palette d'objets logiques et une méthode de configuration « glisser-déposer » fournissent un environnement de conception simple et familier. L'appareil est configuré, contrôlé, surveillé et alimenté via l'un des deux ports Ethernet alimentés en PoE. L'appareil peut également être contrôlé et surveillé via le port série. Pour la sauvegarde de la source d'alimentation, un connecteur 12 V CC supplémentaire est fourni. Une DEL « Alimentation » de façade avant fournit une indication pratique de l'état de l'alimentation. Sur la façade avant du BLU-GPX, il y a 48 DEL programmables par logiciel. Chaque DEL est un indicateur multicolore capable d'émettre une lumière rouge, verte ou jaune. Le panneau avant contient également un écran LCD monochromatique programmable par logiciel avec une résolution d'écran de 80x16 pour l'indication visuelle basée sur du texte d'événements définis par l'utilisateur. Le BLU-GPX dispose d'un buzzer piézoélectrique de 4 kHz programmable par logiciel pour l'indication audible d'événements définis par l'utilisateur. Une fonction de localisation bidirectionnelle permet d'identifier les appareils depuis et au sein d'HiQnet Audio Architect. Le BLU-GPX et les autres membres de la famille Soundweb London fournissent les éléments constitutifs d'une solution système parfaitement adaptée. Ce processeur de signal est conforme à EN 54-16 pour les applications de sécurité incendie.
