SonorisationRéf. AW566

AW566

Parts are sealed on LS models (non-LS photo shown).

Demander un devis → Partager par email

Prix sur demande·Devis sous 24 h ouvrées

Distribution GSE · JBL Professional11 documents disponibles3 visuels produit

Marque: JBL Professional
Famille: Sonorisation
Usage: Étude sur demande
Référence: AW566

Cette référence est surtout pertinente pour

Validation technique avant achat ou renouvellement de parc
Comparaison avec des références voisines selon le contexte réel
Arbitrage entre fiche produit, besoin terrain et budget disponible

Lecture marque

Systèmes polyvalents pour installation et événementiel

Marque adaptée à des projets allant du lieu polyvalent à l'événement, avec un bon rapport entre impact, robustesse et modularité.

CollectivitésLieux polyvalentsPrestations événementielles

À quoi sert cette référence

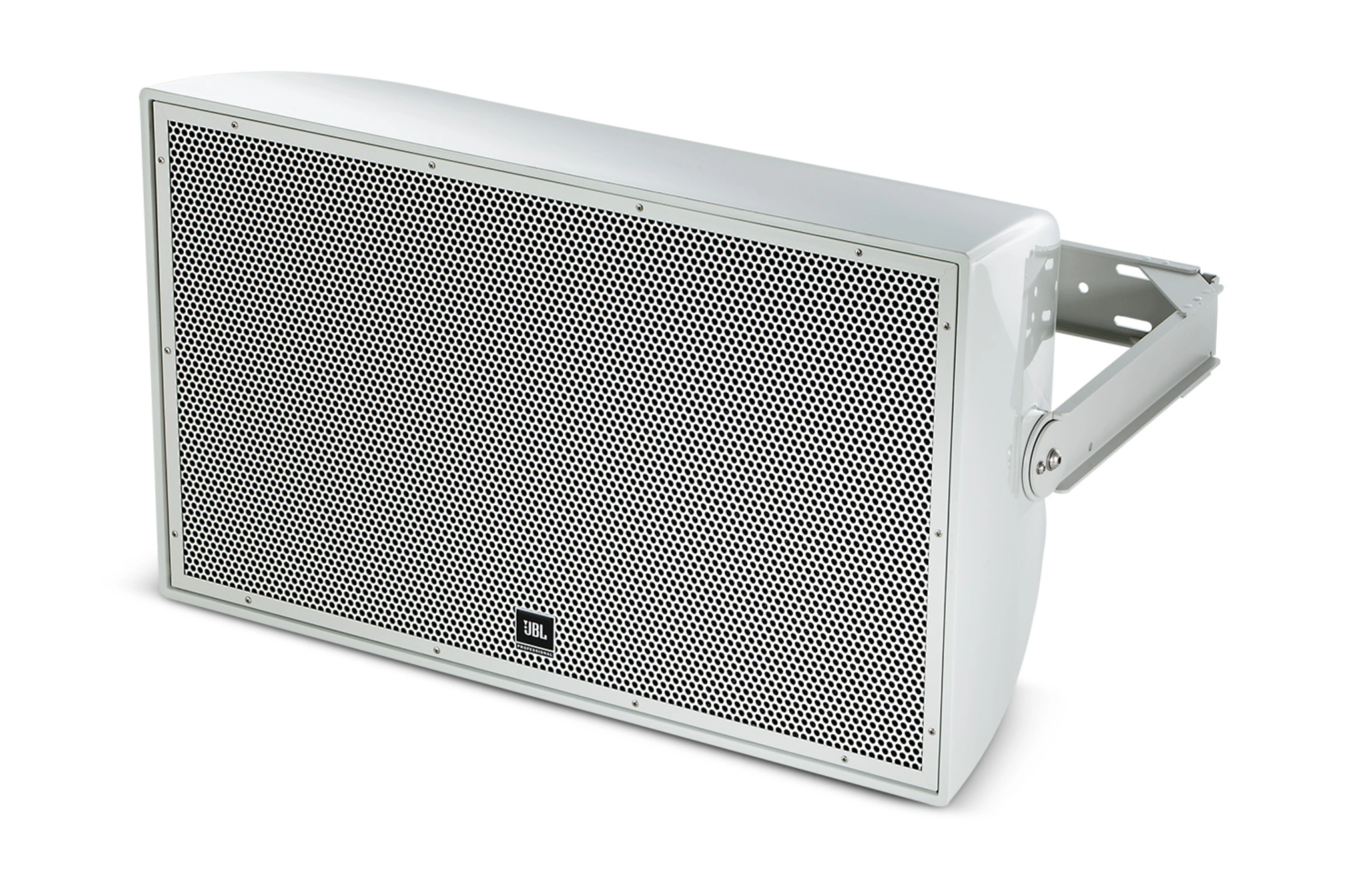

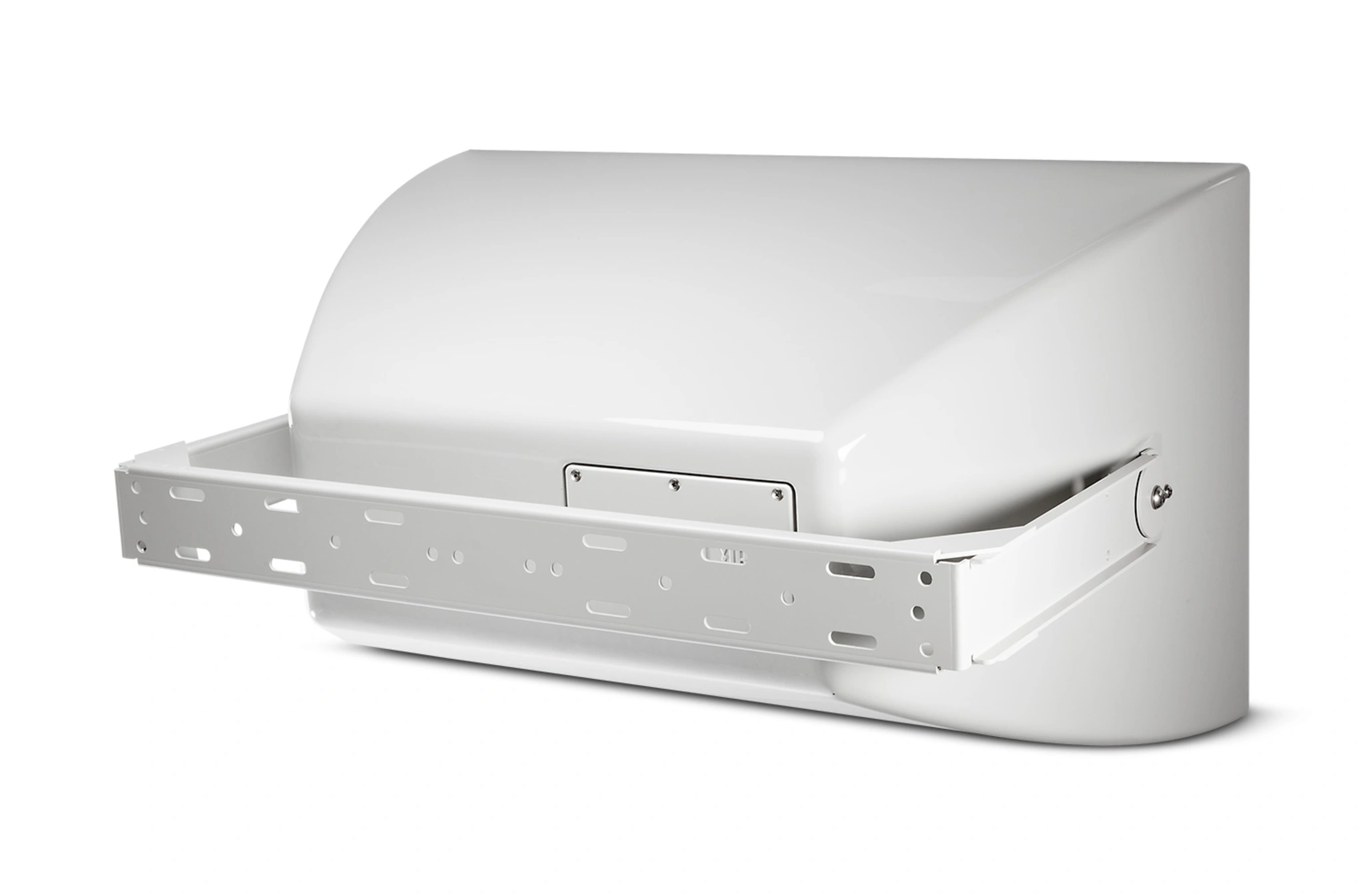

Parts are sealed on LS models (non-LS photo shown). High Power 2-Way All Weather Loudspeaker with 1 x 15" LF & Rotatable Horn The AW566 is a high power, lightweight, 2-way, full-range loudspeaker system comprised of the JBL Differential Drive dual voice coil and dual magnetic gap 2265H-1 380 mm (15 in) low-frequency driver and 2432H high-frequency 38 mm (1.5 in) exit, 75 mm (3 in) voice-coil compression driver. The large format Progressive Transition wave-guide provides excellent 60° x 60° coverage. The loudspeaker system can used in either the vertical or horizontal orientation. The enclosure is constructed of multilayer glass composite and is heavily braced to maximize lowfrequency performance. The 14-gauge stainless steel grille, backed with open cell foam and stainless steel mesh, provides excellent protection in the harshest environments. The system is equipped with a 400 W 70/100V transformer. A heavy-duty weather treated U-type mounting bracket is included and allows for easy installation on flat surfaces or in 90° corners. The AW566 is part of JBL’s AE Series, a versatile family of loudspeakers intended for a wide variety of applications.

Après votre message

Ce que vous obtenez rapidement.

Un retour sur l'adéquation de la référence avec le lieu, l'usage et le niveau d'exigence
Une orientation claire entre achat, installation, location ou alternative plus adaptée
Un cadrage rapide du budget, des contraintes techniques et des points de vigilance

Parler du projet →

Repères techniques

Les points utiles à vérifier en premier.

Grille: Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Enclosure: Hand-Laminated Fiberglass, gray gelcoat (black available)
HF Driver: JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
LF Driver: 1 x JBL 2265H 380 mm (15 in) Differential Drive® driver with 75 mm (3 in) dual voice coil

Aide à la décision

Ce qu'un décideur B2B doit valider avant de retenir cette référence.

Point de validation

Pourquoi cette référence revient souvent

Systèmes polyvalents pour installation et événementiel

Point de validation

Dans quels contextes elle a du sens

Collectivités · Lieux polyvalents · Prestations événementielles

Point de validation

Ce qu'il faut valider avant achat

Compatibilité avec l'environnement, niveau d'exigence, logique d'intégration, maintenance et cohérence avec les autres éléments du projet.

Spécifications techniques

Fiche technique du AW566.

Grille: Three layer grille assemblies consisting of 14-gauge powder coated stainless steel, backed with open cell foam and stainless steel mesh.
Enclosure: Hand-Laminated Fiberglass, gray gelcoat (black available)
HF Driver: JBL 2432H, 38 mm (1.5 in) exit compression driver, 75 mm (3 in) voice coil
LF Driver: 1 x JBL 2265H 380 mm (15 in) Differential Drive® driver with 75 mm (3 in) dual voice coil
Waveguide: PT-H66HF-1
Sensitivity: 113 dB SPL
Environmental: IP55C per IEC529
Crossover Modes: Passive
Input Connector: CE-compliant covered barrier strip terminals. Barrier terminals accept up to 5.2 sq mm (10 AWG) wire or max width 9 mm (.375 in) spade lugs.
Coverage Pattern: 60° x 60°
Maximum SPL (1m): 128 dB-SPL cont avg (134 dB peak)
Transformer Taps: 70V: 400 W, 200 W, 100W100V: 400W, 200W
Net Weight (Each): 28.3 kg (62.5 lb)
Crossover Frequency: 1.1 kHz
System Power Rating: 600 W (2400 W peak), 100 hrs
Suspension Attachment: 2 x M10 for Included U-Bracket, 2 x M6 for aiming stabilization, 1 x M10 on rear for safety.
Directivity Factor (Q): 15.8
Directivity Index (DI): 12 dB
Frequency Range (-10dB): 35 Hz – 20 kHz
Frequency Response (±3 DB): 54 Hz – 18 kHz
Nominal HF Driver Impedance: 8 ohms
Nominal LF Driver Impedance: 8 ohms
System Sensitivity (1w @ 1m): 100 dB SPL
LFD Sensitivity (1W @ 1m, Within Operational Band): 98 dB SPL
Dimensions (H X W X D In Horizontal Cabinet Orientation): 485 x 810 x 478 mm(19.1 x 31.9 x 18.8 in)

Documents

Fiches techniques, plans & manuels.

Questions fréquentes

Ce que les acheteurs nous demandent souvent.

Dans quels délais AW566 peut-il être livré ?

Les délais dépendent du stock fabricant JBL Professional et du volume commandé. En règle générale, GSE revient sous 24 h ouvrées avec une estimation précise après réception du brief.

Est-ce que GSE peut installer ce matériel sur site ?

Oui. GSE assure la vente, l'installation fixe et la mise en service (univers sonorisation) sur toute la France et en Benelux, avec accompagnement technique et formation exploitant si nécessaire.

Où trouver la fiche technique du AW566 ?

11 documents sont disponibles en téléchargement direct sur cette page.

Peut-on louer AW566 au lieu de l'acheter ?

Selon la disponibilité et le contexte projet, GSE peut proposer de la location événementielle, de la vente sèche ou une installation avec maintenance. Indiquez le cas d'usage dans votre demande de devis pour obtenir la bonne formule.

Quelle garantie est appliquée ?

La garantie fabricant JBL Professional s'applique selon les conditions en vigueur. GSE peut également accompagner la maintenance et le SAV post-installation sur demande.
