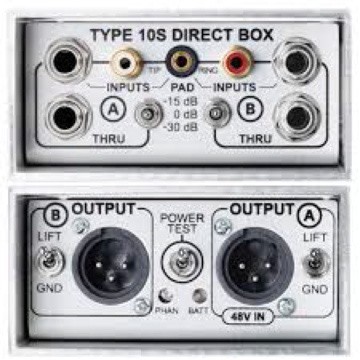

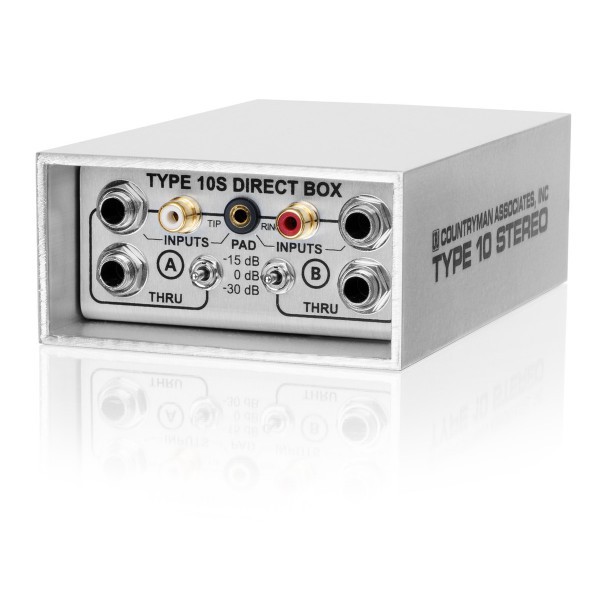

COUNTRYMAN TYPE 10-S, BOÎTE DE DIRECT ACTIVE STÉRÉO

Des performances inégalées

La Type 10S ne génère aucune distorsion sur votre signal, quelle que soit la fréquence ou le niveau du signal audio source. La réponse en fréquence est plate de 10 Hz à 50 kHz, avec une réponse en phase linéaire sur une plage de 2 degrés, sur la totalité du spectre audio. La combinaison de la réponse en fréquence plate et étendue avec un respect total des mises en phase vous offre une réponse aux transitoires claire et précise, ce qui est un élément essentiel pour préserver le caractère initial du signal source.

Diverses options d’alimentation

Étant donné que la Type 10S utilise un circuit actif, le niveau du signal est préservé, sans atténuation de 20 dB ou plus, ce qui est le trait commun des boîtes de Direct passives. Cela signifie que tout bruit de fond (ronflement, bruit parasite, interférences HF, etc.) ajouté par tous les équipements en aval de la chaîne audio, seront inférieurs de 20 dB, ce qui est un élément significatif de la qualité sonore générale. Bien que les circuits actifs nécessitent une alimentation pour fonctionner, nous avons décidé de vous offrir des options simples pour l’alimentation du Type 10S. Vous n’avez qu’à alimenter le canal A par fantôme, et si vous n’avez pas d’alimentation fantôme disponible, la Type 10S utilise automatiquement la pile interne, qui offre une autonomie supérieure à 100 heures !

Indestructible

Comme c’est le cas de toutes les autres boîtes de Direct de la marque Countryman, la Type 10S a été conçue pour résister mécaniquement et électriquement aux pires abus. Le boîtier est en aluminium extrudé de forte section. Le circuit imprimé est en époxy et découplé électriquement des décharges haute tension en entrée. Toutes les touches et tous les connecteurs sont en retrait —si vous modifiez un réglage, c’est forcément de façon intentionnelle. Le découplage par transformateur est testé sur chaque boîte de Direct en reliant directement une tension de 500 Vca entre la masse instrument et la broche 1 de chaque sortie XLR.

Points forts

• Réponse extrêmement précise rarement rencontrée
• Connecteurs d’entrée en Jacks 6,35 mm, RCA, et mini-Jacks 3,5 mm
• Alimentation par fantôme/pile avec bascule automatique sur la pile en absence de tension fantôme
• Isolation du transformateur "à l’épreuve des bombes"
• Diaphonie quasiment nulle
• Réponse en fréquence plate et extrêmement étendue
• Une construction prévue pour encaisser sans souci les abus des tournées

Caractéristiques Techniques

• • Réponse en fréquence 10 Hz à 50 kHz (+/- 1 dB)

• Bruit (entrée court-circuité, BW = 22 Hz à 20 kHz) : -115 dB

• Distorsion (1 V en entrée, RL = 1,2 kOhm à travers 61 mètres de câble XLR):

           THD (1 kHz) <0,001%

           THD (30 Hz à 20 kHz)  <0,005%

           IMD (10 kHz / 60 Hz, 4: 1)  <0,002%

• Diaphonie > 105 dB (20 Hz à 20 kHz)

• Options d'alimentation :  48 V Phantom (1,5 mA) ou batterie 9 V

• Protection d'entrée : 220 V et 20.000 V décharges statiques

• Transformateur Tension d'isolation > 500 V de la « terre » de l'instrument à la broche de sortie 1 du XLR

• Paramètres de padding : 0 dB / -15 dB / -30 dB

• RF Filtrage Entrée: 1,5 MHz filtre passe-bas / Filtrage Sortie : 60 kHz filtre passe-bas

• Niveau d'entrée maximum (1% THD) :

           0 dB pad : 5 Vcc

           -15 DB pad : 28 Vcc

           -30 DB pad : 158 Vcc

• Résistance d'entrée :

           0 dB pad : 10 MOhm

           -15, -30 DB pad : 10 kOhm

           RCA et 1/8 "entrées : 20 kOhm

• Capacité d'entrée : 240 pF (égale à 90 cm de câble de guitare de faible capacité)

• Polarité de sortie : Pin 2 positif

• Dimensions : 159 mm x 102 mm x 51 mm / Poids : 0.88 Kg
